Розрахунок напружено-деформованого стану управляючого підвісу тролейбусу ЮМЗ Т2

У даній роботі вирішується завдання, моделювання  управляючого підвісу тролейбусу ЮМЗ Т2. Для моделювання і проведення, розрахунків даної задачі було використано кілька програмних продуктів, а саме: SolidWorks 2010, для створення моделі підвісу, ANSYS WorkBench 14 для вирішення завдань з числовим моделюванням контактного тиску, переміщень і напружено-деформованого стану управляю-чого підвісу, а саме "Балки", дослідження на відлам вушок, до яких кріпиться "Ступеця".



      Рисунок 1 - Фото тролейбуса моделі Т2, в якого і стався розлом балки



В данній роботі, було завдання створити 3D модель упровляючого підвісу тролейбусу та розрахувати навантаження на закріплені ділянки, управляю-чого підвісу балки, ЮМЗ Т2.



З того часу, як була мною зроблена "Розрахунок напружено-деформованого стану ресори тролейбусу ЮМЗ Т2", з'явилася нова проблема, відлам на несущій балці управляю-чого підвісу тролейбусу, що призводить до травмування пасажирів і ДТП на дорогах, тому мною було прийняте рішення стосовно моделювання та дослідження цієї ділянки.



За основу в завданні взято балку управляю-чого підвісу тролейбусу ЮМЗ Т2.





                       Рисунок 2 - Фото управляю-чого підвісу моделі Т2






                                 Рисунок 3 - Побудова в Solidworks 2010



  Рисунок 4 - Після експортування в Ansys Workbench, були задані навантаження


                                     Рисунок 5 - Задання переміщення


 Рисунок 6 - Задання фіксації


 Рисунок 7 - Результат, надійне місце


 Рисунок 8 - Результат напружень


Рисунок 9 - Результат напружень, безпосередньо місце перелому


Рисунок 10 - Результат переміщень


Рисунок 11 - Результат реакції

Сума лінійних деформацій


Рисунок 12 - Задання навантаження по осі Х, обертовий момент


Рисунок 12.1 - Результат напружень

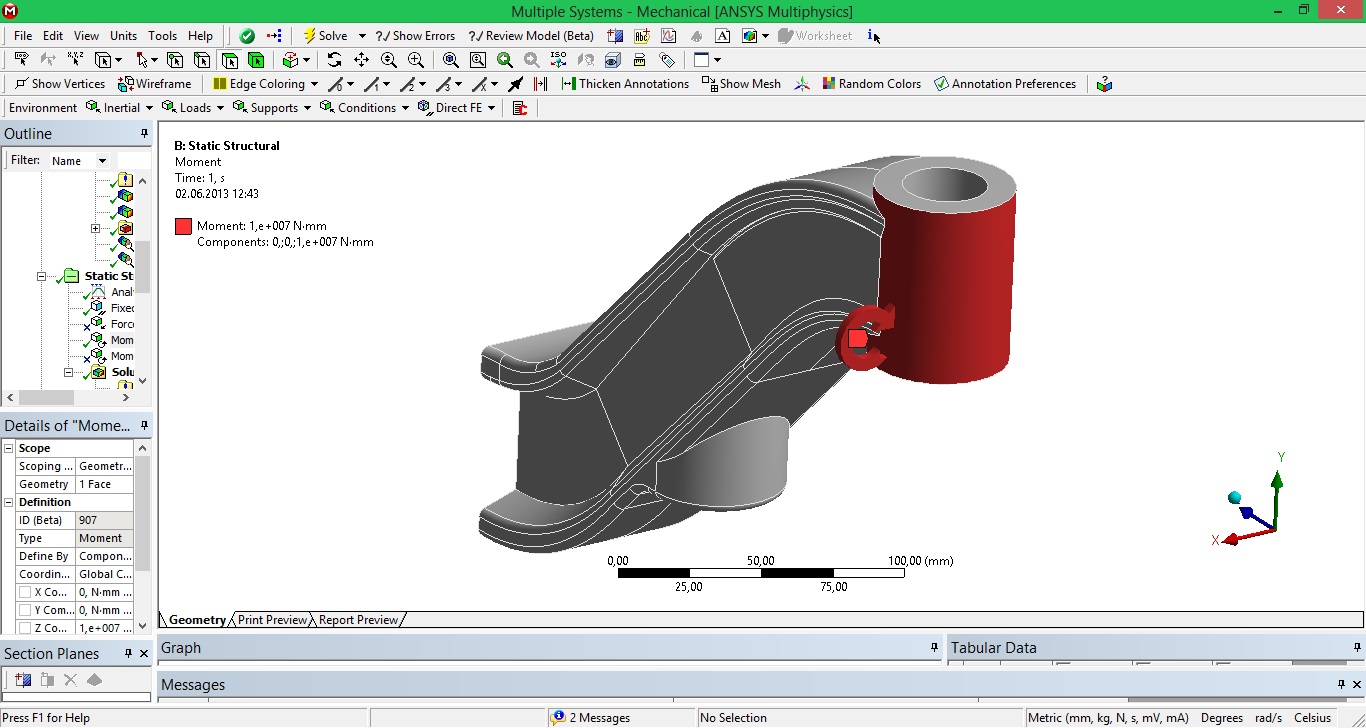

Рисунок 13 - Задання навантаження по осі Z, обертовий момент

Рисунок 13.1 - Результат напружень


Рисунок 14 - Задання навантаження по осі У

Рисунок 14.1 - Результат напружень


Рисунок 15 - Задання зв'язків, для вирішення задачі сумарних зв'язків

Рендер




Відео напружень:



Можна зробити наступні висновки:

  • Під час виконання розрахунків були розглянуті та вивчені матеріали різних джерел інформації.
  • Основною причиною моїх досліджень є низка однакових технічних недоліків модельного ряду тролейбусу ЮМЗ Т2. (Тролейбус ЮМЗ Т2 вважається найкращім високо-підлоговим, що випускався в Україні, роки випуску з 1993-2008 роки). За ці п'ятнадцять років з конвеєру зійшло понад 550 машин Т2 і понад 500 Т1, і всі вони мають спільні дефекти виявлени при експлуатації.
  • Данні дослідження допоможуть при експлуатації, та обслуговування міського тролейбусу ЮМЗ, моделі Т2.
  • Створені розрахунки будуть допомогою як для початківців так і для користувачів. В подальшому будуть створені 3D моделі інших частин управляю-чого підвісу, та дослідження їх під дією різних навантажень.



З повагою, Золотарьов Олександр.
