LEGO как курсовой

Lego можно играться не только до 14 лет, но и тогда когда ты уже на 3 курсе…=)
Задачей моего курсового было построить трехмерную модель в двух CAD системах. Я выбрала Solid Works и Siemens NX.
Для своего курсового я выбрала конструктор бэтмобиля (batmobile), который состоит из 1040 деталей.

Размеры были взяты с реальных деталей Lego, которые сохранились из детства. А остальные были измерены с помощью программы Lego Digital Designer.
Бэтмобиль в жизни весит 1 814 г. Размеры: 45 см в длину и 15 в ширину. Считается коллекционной моделью.
Ниже находится видео, посмотрите его и вы увидите что такое бэтмобиль и как он выглядит. Так же на видео показывают как машина работает.
А вот на следующей видеозаписи предлогаю посмотреть как люди собирают с нуля всю машину.
Сначало я начала работу в Solid Works-е. Чтобы собирать сборки нужно сделать много маленьких деталей..
Возник вопрос: где же найти чертежи к данной сборке и как ее построить, если в глаза оригинала не видела.
Единственные чертежи, которые я смогла найти были такими:
512px-Lego_dimensions.svgx_829c7fd2
Эти чертежи и плюс то Lego, которое у меня осталось с детства помогли начать делать сам курсовой.
На одном из сайтов Lego я нашла инструкцию по собиранию всего конструктора. В конце журнала перечень и изображения всех деталей.
Детали в этом конструкторе самые разные. Как говорится «на любой вкус и цвет» ;) начиная от самых простых как
простые

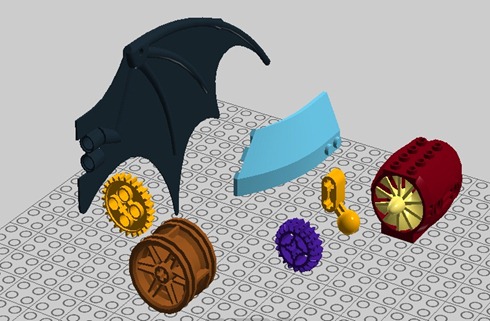

До сложных, такие как эти детали и многие другие.
сложные
Конечно же сложные модели могут показаться совершенно легкими на первый взгляд, но это не так.
Как собирать детали никакого труда не составило.
800px-Lego-cube-heights 800px-Base-principle-of-lego
Когда я начинала выбирать себе задание на курсовой, то не знала с чего начать. Хотелось выбрать что-то необычное и не такое как у всех. Но на ум приходили лишь такие идеи как паровозы, танки, машины, мотоциклы, корабли. Причем настоящие…
На rutracker.org нашла много чертежей кораблей, машин, но не появлялось желание делать настолько сложные и большие работы. На их построение потребовалось бы больше семестра времени.
Сборка
В инструкции по собиранию бэтмобиля пошагово нарисовано как собирать его. Но в этом есть минус. Скачав несколько файлов инструкции не видно какие именно детали нужно брать, а уж тем более очень сложно по журналу определить ее размер. Поэтому я не растерялась и в программе Lego Digital Designer разобрала на части машину и таким образом могу нормально посмотреть деталь со всех сторон и определить ее размер.
На примере одной из сборок расскажу и покажу как я начала построение.
Чтобы было проще Вам понять какую часть машины я сейчас возьму, покажу на изображениях.
Для начала покажу общий вид машины.
2
Теперь я выделяю все детали “маски”. Для более понятной картины раскрашу ее в разные цвета.
1 3
Программа позволяет собрать-разобрать сборку и достаточно близко и быстро посмотреть на отдельные детали.
Такая сборка вмещает в себе всего лишь 30 деталей, 9 из них это уникальные.

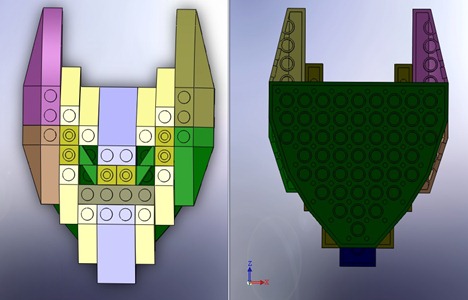

В Solid Works-е не составило никакого труда сделать эти детали. И вот что получилось.
морда 3
Продолжение следует…
